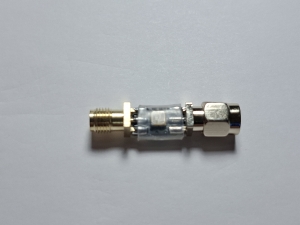

Untersucht wird der Filterverlauf eines Oberflächenwellen Filters (SAW) für 433 MHz.
Bezeichnung: "3989-BPF-433M", Shenzhen Yakalbao Trading Co. Ltd.
Versuchsaufbau
Spectrum Analyzer RIGOL DSA832E mit Tracking Generator.
Der Ausgangspegel des Trackinggenerators beträgt 0 dBm.

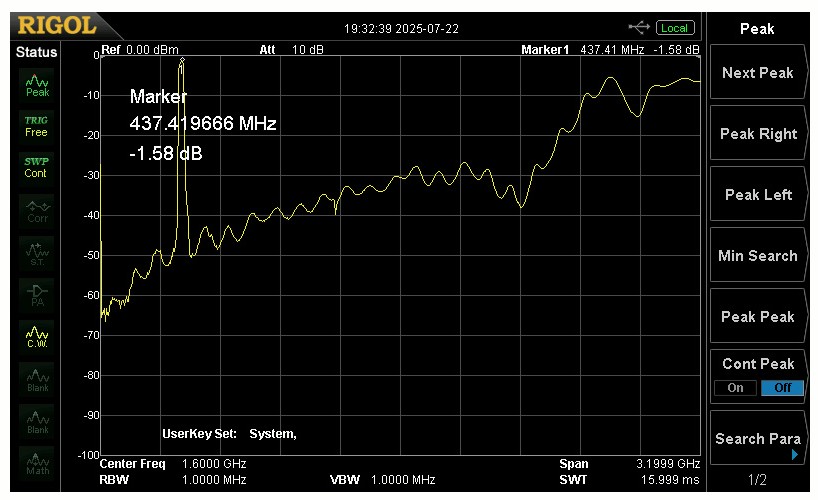

Messungen

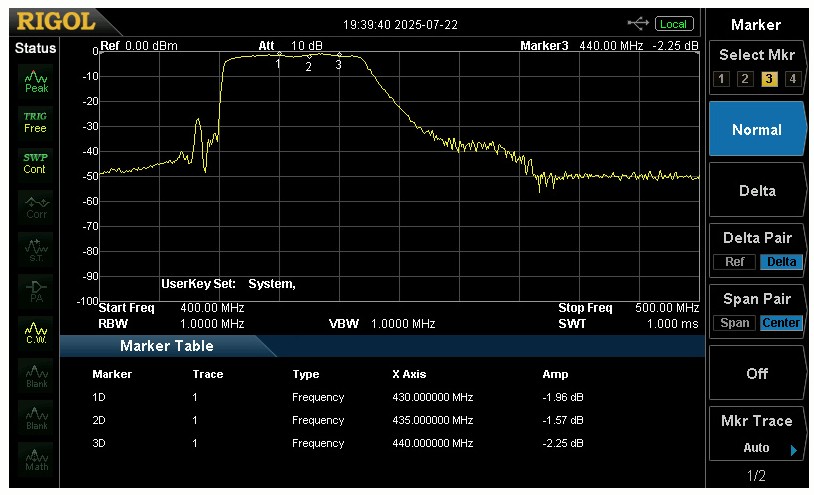

400 - 500 MHz

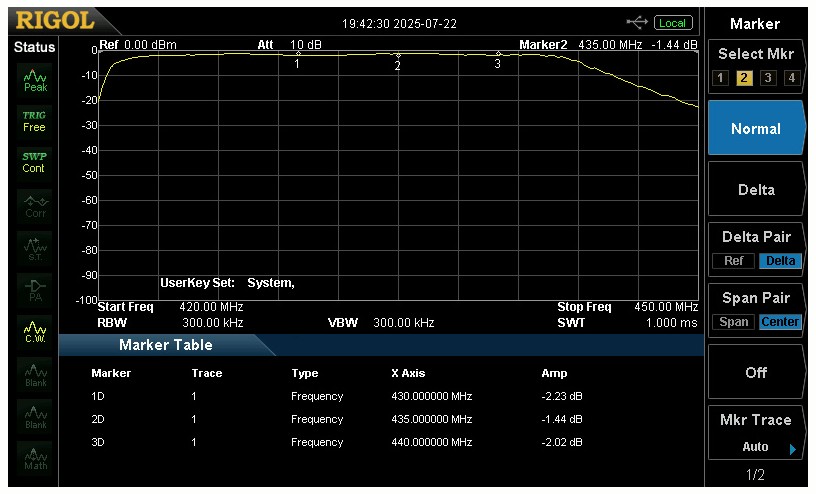

420 MHz - 450 MHz
