"Shari" ist ein Transceiver für
70 cm der direkt mit einem Raspberry 4 verbunden werden kann. Mich
interessiert wie das Spektrum davon aussieht.

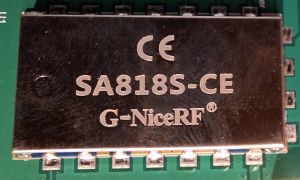

Anscheinend gibt es Sharis mit unterschiedlichen Sendermodulen. Deshalb beziehen sich diese Messungen auch nur auf
dieses Exemplar mit diesem Sendermodul (Ohne Filter zwischen Modul und Antennenanschluss):
Versuchsaufbau
Spectrum Analyzer RIGOL DSA832E und Attenuator 30 dB.
Sendefrequenz 434,750 MHz, Sendeleistung 1 W.

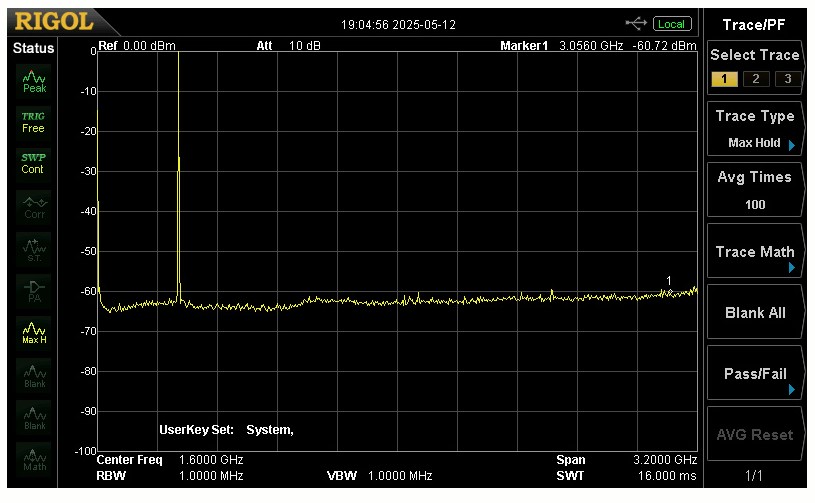

Messungen

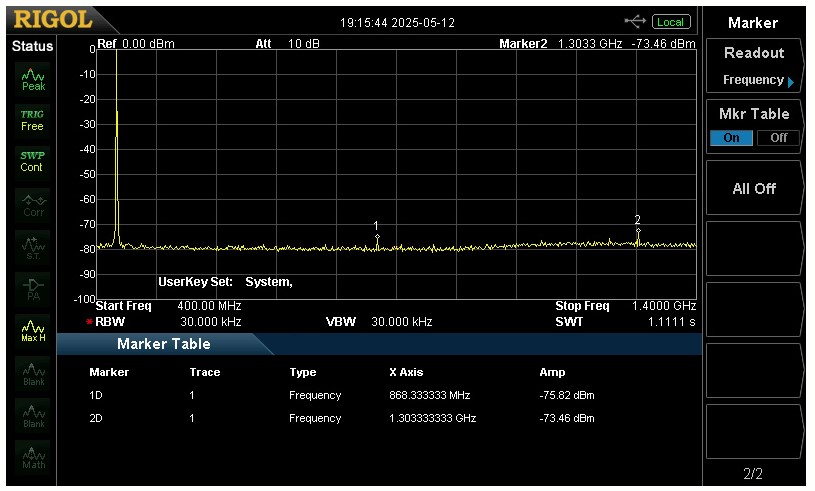

1. und 2. Oberwelle 400 MHz - 1400 MHz, RBW = 30 kHz

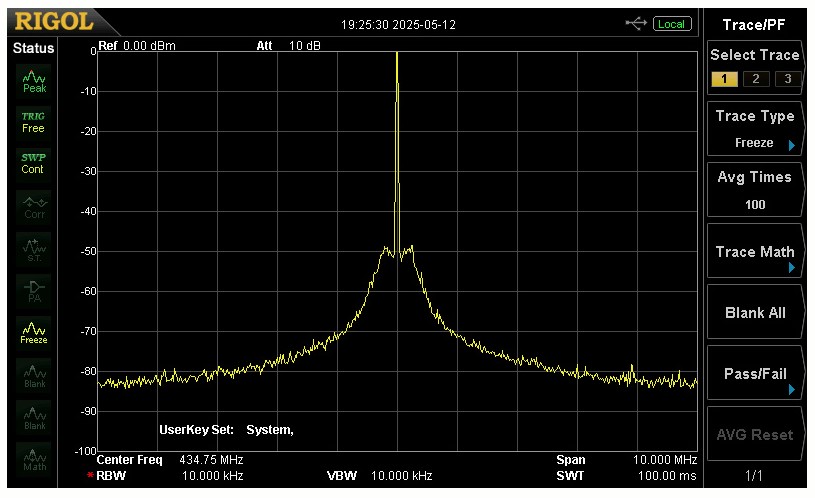

429,75 MHz - 439,75 MHz, RBW = 10 kHz

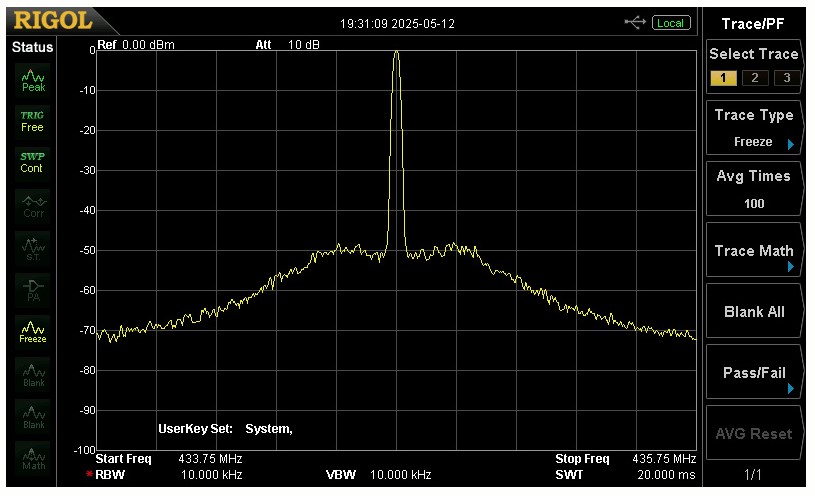

433,750 MHz - 435,750 MHz, RBW = 10 kHz
